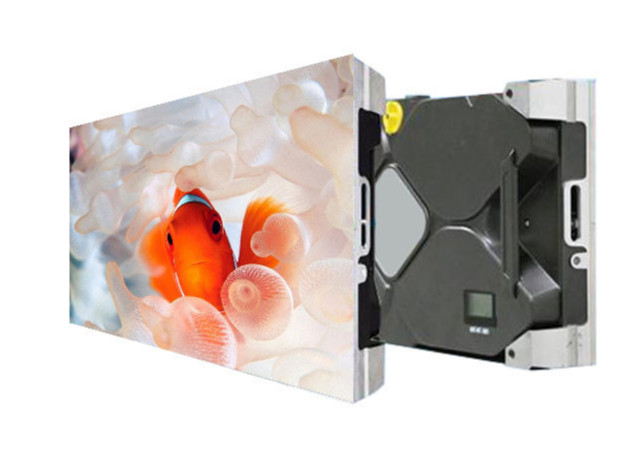

小間距LED顯示屏是指LED點間距在P2.5以下的室內LED顯示屏。小間距LED顯示屏與其他室內顯示設備相比，具有無縫拼接、模塊化維護、色彩自然真實、顯示均勻性更好，色域空間更寬等優點，小間距LED顯示屏在室內顯示市場具有巨大潛力。
小間距顯示屏也面臨眾多挑戰。顯示效果、大分辨率帶載、拼接縫隙一直是高密度小間距LED顯示屏的瓶頸，限制了小間距LED顯示屏的應用。針對以上問題，本文分析了各個問題的成因，并提出了相應的解決方案。
小點間距顯示屏的圖像顯示效果受余暉、第一掃偏暗、低灰處發紅、低灰亮度不均勻等等問題的影響嚴重。
余輝是由于掃描屏在掃瞄過程中，電荷在燈板寄生電容中逐漸積累，導致LED非預期的出現微亮。透過斜線圖案測試，可以觀察到點亮的LED附近燈點也會微微地被點亮。余輝現象會造成圖像模糊。
第一掃偏暗的成因于在換行掃時，燈板寄生電容中累積電荷，在第一行掃開啟時，累積的電荷影響LED電流，導致 LED 亮度偏暗。
低灰白平衡色偏則是因為R、G、B三色LED的寄生效應不同，通常R LED受的影響較小，R LED亮度會略大于 G/B LED，以致產生低灰處發紅現象。
低灰亮度不均勻的成因主要來自LED的不一致性，以及驅動芯片自身的差異。
可以通過驅動IC與控制系統配合進行抑制。目前，已經有高端驅動IC集成了針對上述問題的處理功能和調節接口。利用控制系統進行參數調整，即可有效改善顯示屏的顯示效果。
